Описание

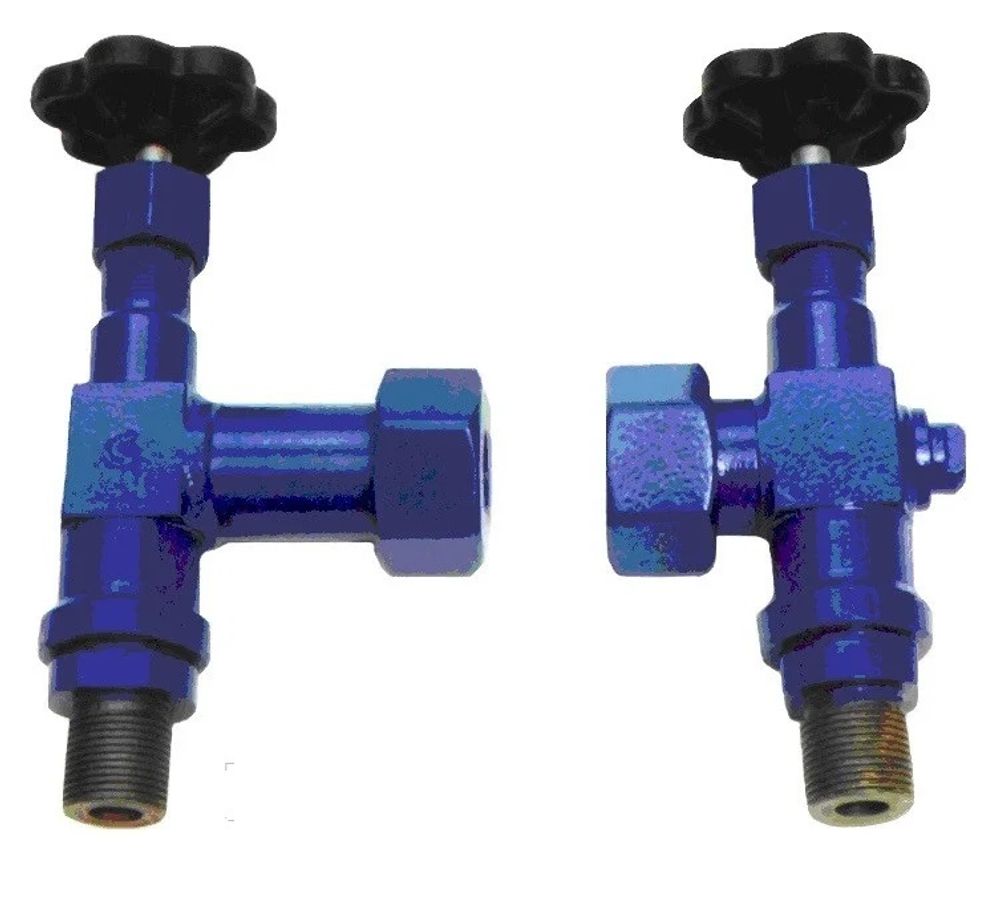

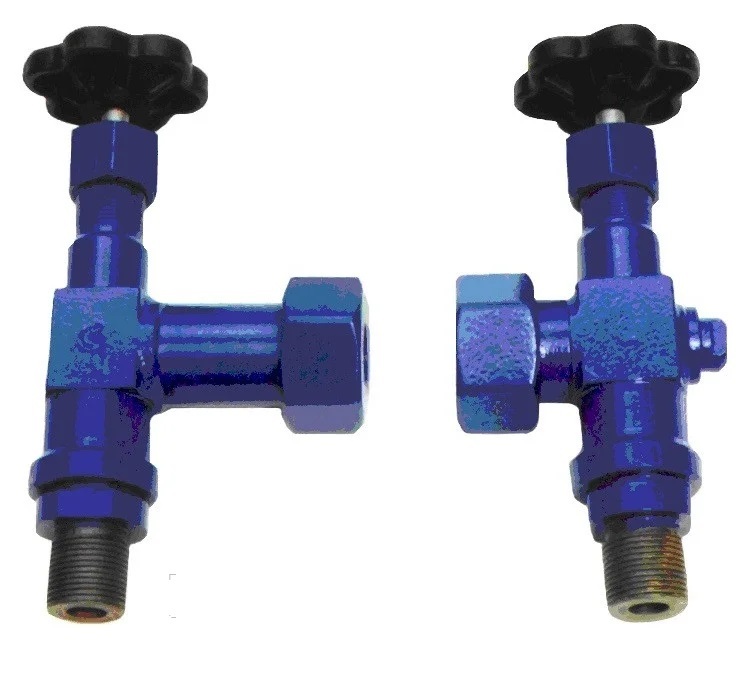

Предназначено для перекрытия подачи среды в смотровое стекло указателей уровня, устанавливаемых на сосудах, аппаратах и резервуарах промышленных установок. Запорное устройство имеет аварийные клапаны, предназначенные для перекрытия потока рабочей среды на случай поломки смотрового стекла.
Тип указателя уровня – стекло круглое или рамка (в комплект поставки не входят)
Запорные устройства с круглыми стеклами применять на давление до 3 МПа (30 кгс/см2).
При давлении до 4 МПа (40 кгс/см2) применять рамки с плоскими стеклами
Материал основных деталей:
- ПЗ.82003-020М … -11 – сталь 20;
- ПЗ.82003-020М-12 … -23 – сталь 20Х13;
- ПЗ.82003-020М-24 … -35 – сталь 12Х18Н9Т
Характеристики
Условный проход Dу, мм
20
Давление условное Ру, МПа (кгс/см2)
4,0(40)
Герметичность затвора
по ГОСТ 9544-93 класс В
Уплотнение в затворе
конусное, металл по металлу
Уплотнение по шпинделю
сальниковое (фторопласт 4)
Климатическое исполнение
У1, Т1 ГОСТ 15150-69
