Назначение:
Для визуального контроля за уровнем воды в паровых и водогрейных котлах, сепараторах и других емкостях работающих под давлением или с высокой температурой. Показание уровня происходит через рифленое стекло, которое зажато между основанием и крышкой металлической рамки. По типу работы является визуальным уровнемером прямого действия.
Рабочие характеристики:
- Рабочая температура: до 250 градусов Цельсия
- Рабочее давление: до 25 кгс/см2 (2,5 Мпа)
- Рабочая среда: вода, пар, другие жидкости, нейтральные к материалам указателя
- Присоединение фланцевое Ду20 Ру25 (другие типоразмеры по согласованию)
Типы исполнений:

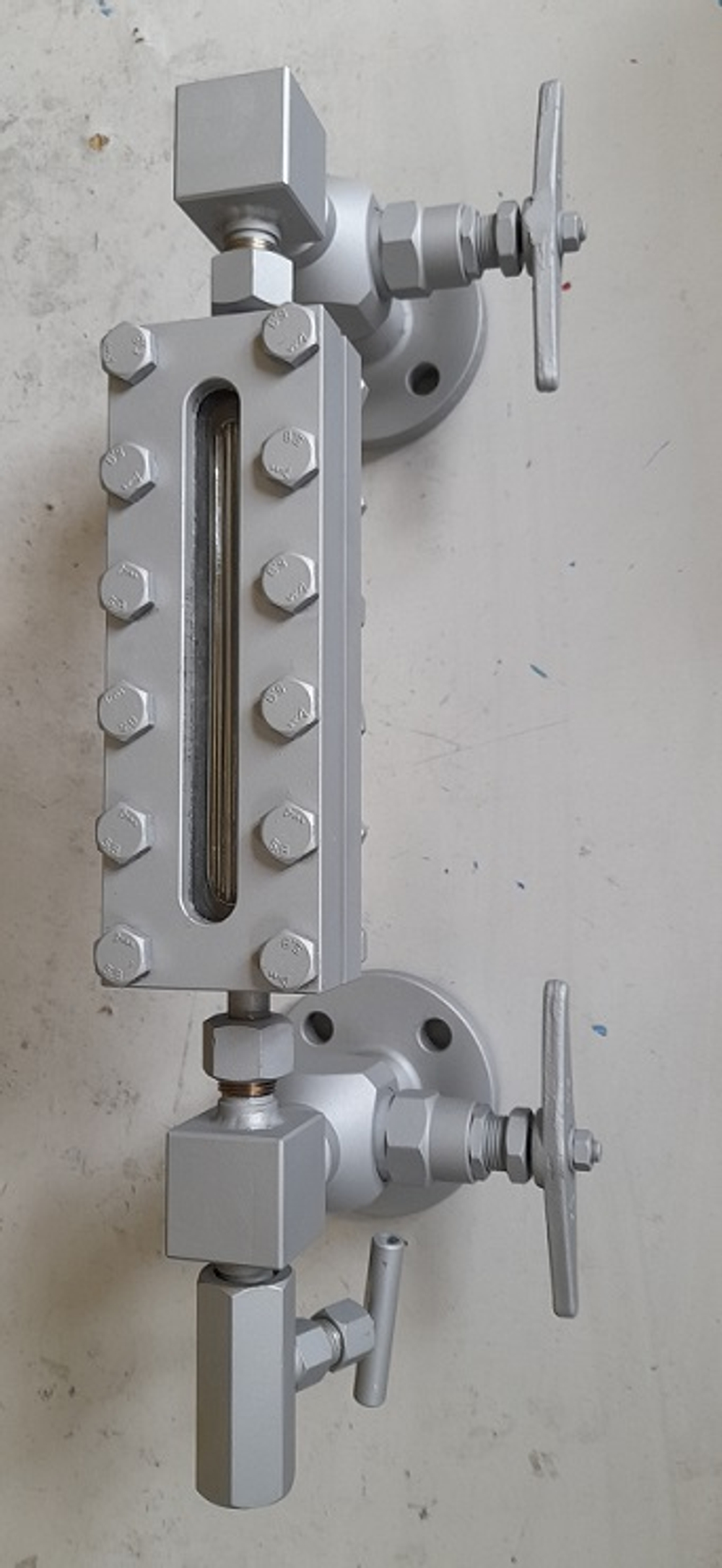

Тип 1 (стандартное исполнение)
Устанавливается на таких котлах как Е 1/9, ДКВР 4-13, ДКВР 10-13, ДЕ 10-14, ДЕ 25-14 и других, где применяются отечественные указатели уровня.

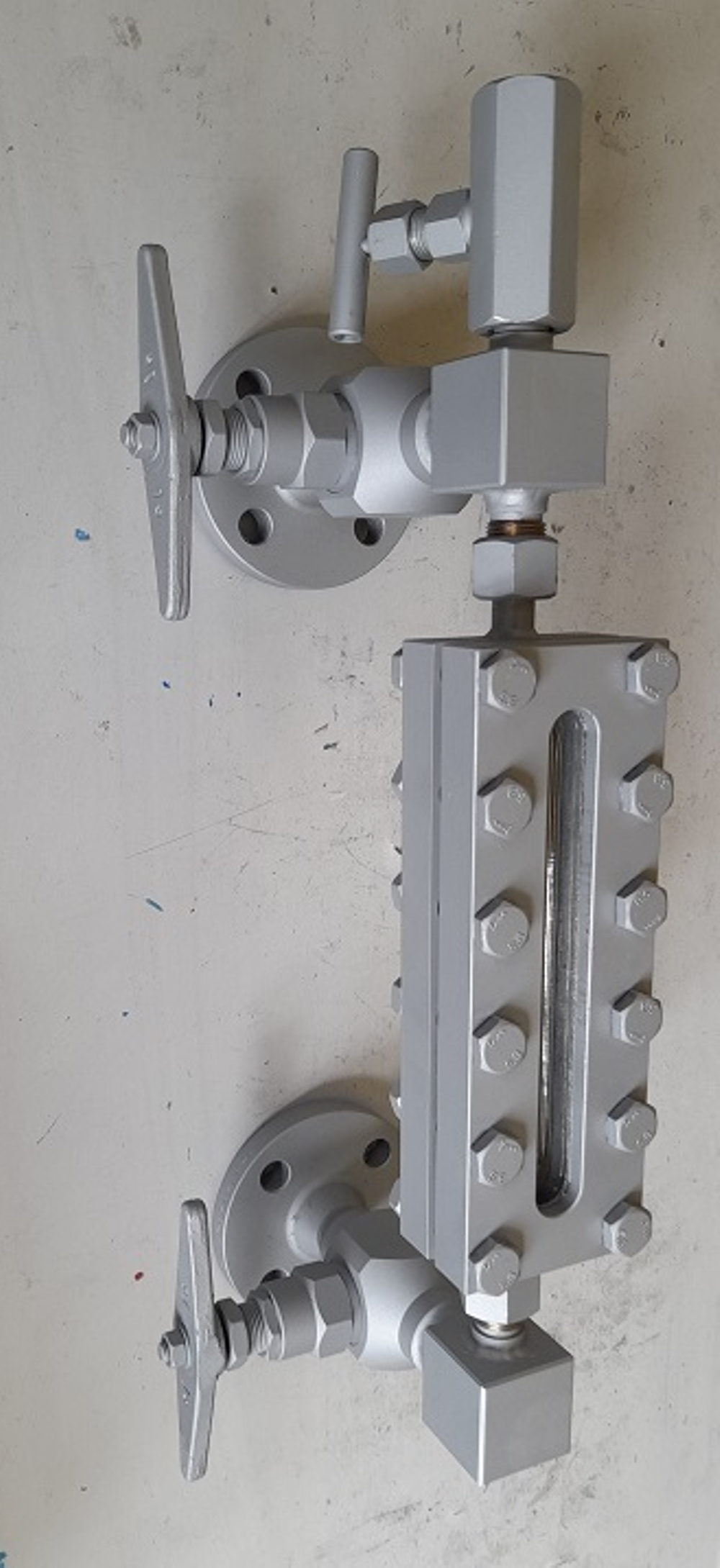

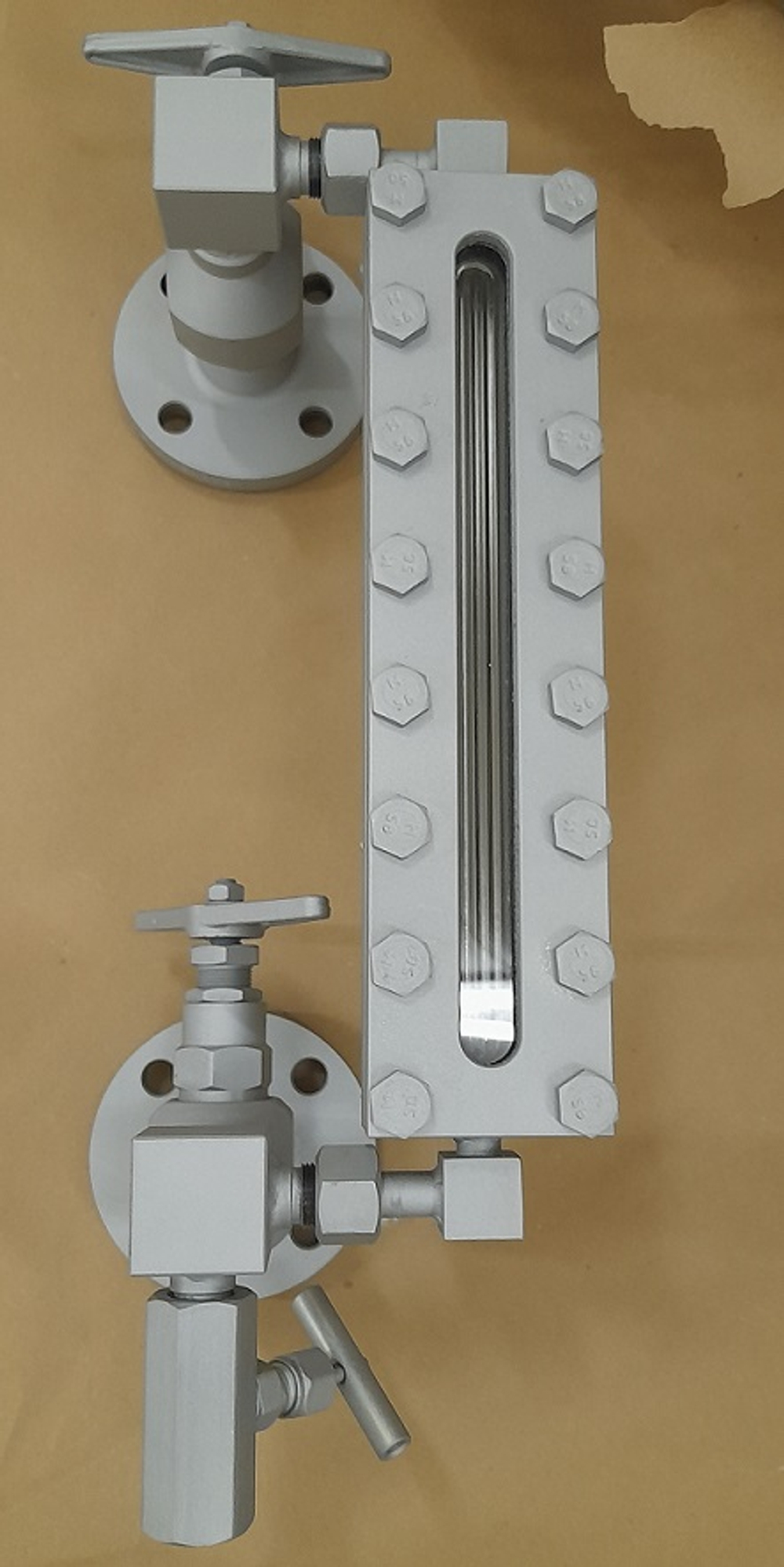

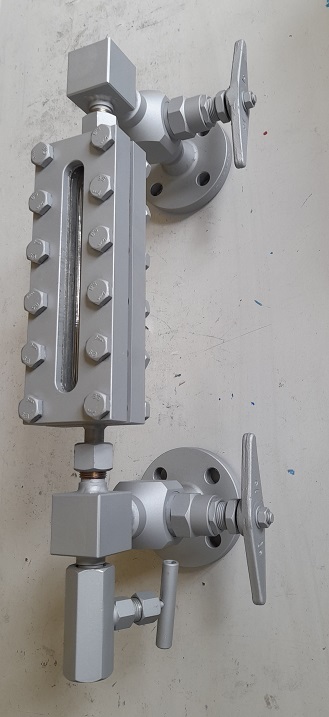

Тип 2 (боковое исполнение)
Может устанавливаться на таких котлах, как VIESMAN, LOOS, IVAR, ICI, NOVITER, POLYKRAFT и других марок, где расстояние от нижней оси до начала показывающей части меньше 100 мм.

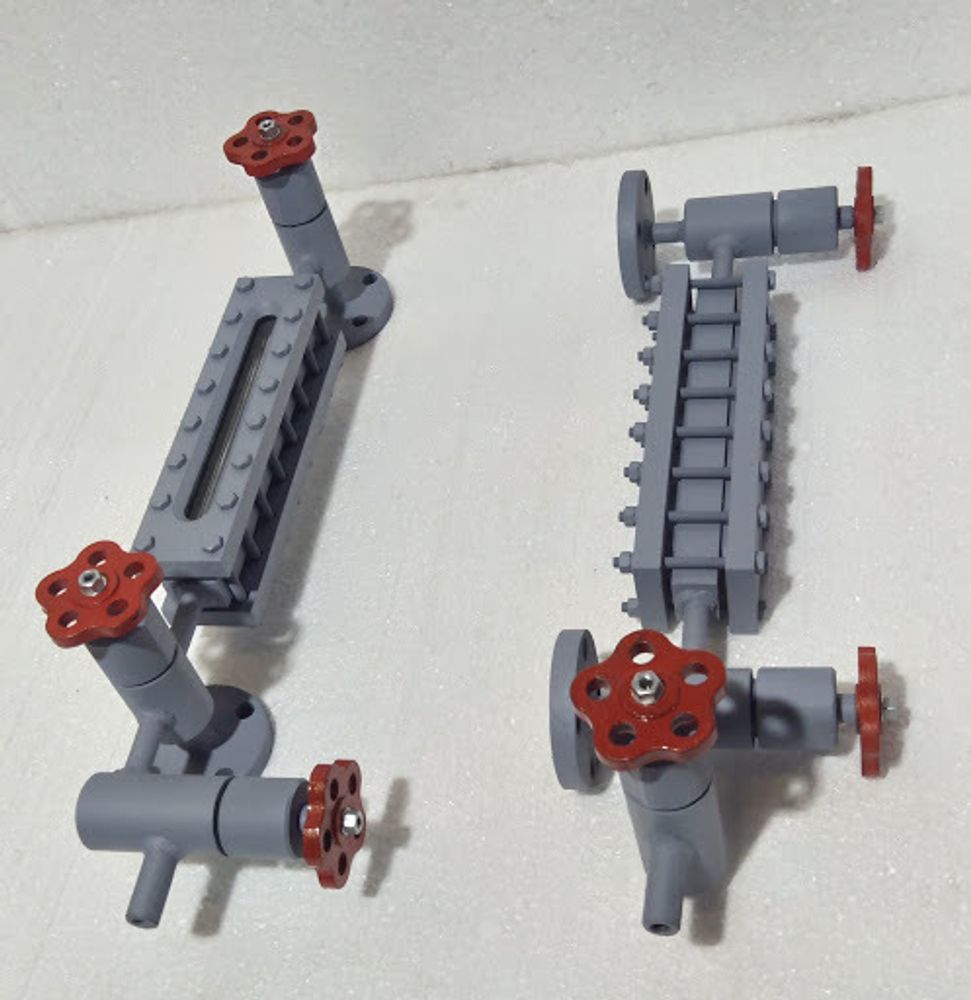

Исполнение со сквозной видимостью:
Возможно изготовление со сквозной видимостью, это предназначено для лучшей визуализации наблюдаемого уровня. В этом случае отверстие в основании делается сквозным и на него ставится 2 стекла и 2 крышки.
Комбинированное исполнение:
Комбинированное исполнение указателя уровня паровых котлов Антэл-М применяется для увеличения показывающей части указателя уровня. В этом случае указатель состоит из двух или более, составляющих единое целое, водоуказательных рамок. Обычно, такой указатель изготавливается со стеклами одного размера, но при необходимости может быть изготовлен с рамками разного размера, например рамка №6 + рамка №4.
Комплект поставки:
Указатель уровня воды паровых котлов «Антэл-М» поставляется в собранном виде, готовый к монтажу. В комплект поставки входят:
- Отсечные вентили, верхний и нижний
- Водоуказательная рамка в комплекте со стеклом и прокладками
- Сливной стальной вентиль
