Трубная система

Купить в 1 клик
Описание
Описание

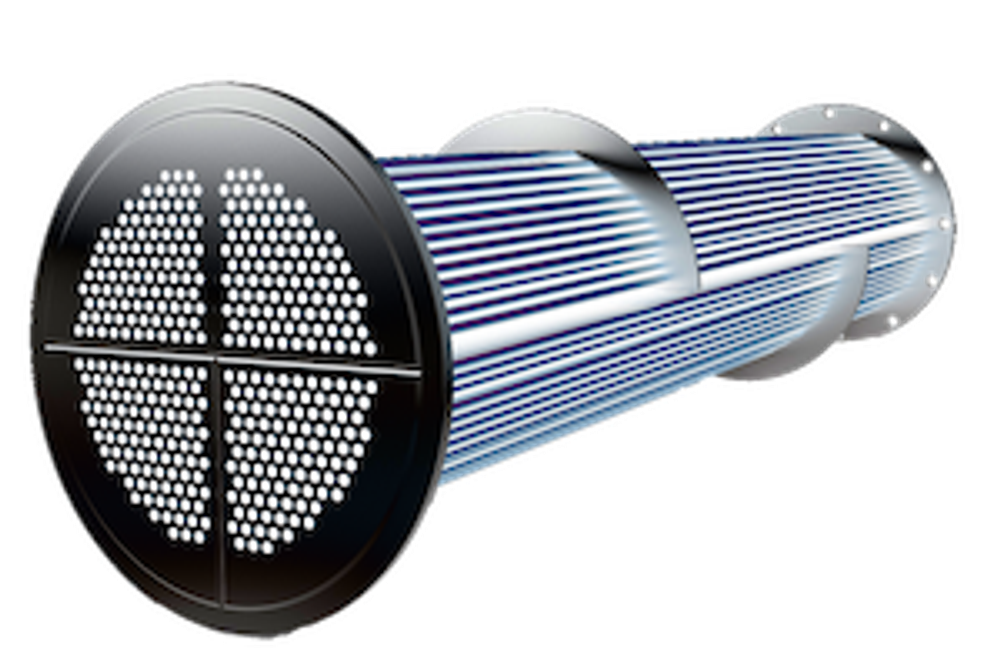

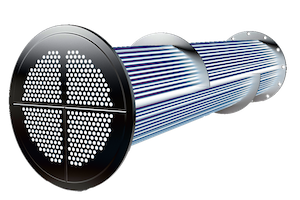

Трубные пучки теплообменников

Эффективность многих технологических процессов, а также долговечность и экономичность задействованного оборудования зависит от качества установленных в теплообменниках трубных пучков.

Сфера применения

Кожухотрубчатые теплообменные аппараты используются для нагрева и охлаждения жидких и газообразных веществ и применяются в ряде отраслей, в том числе:

  • нефте- и газоперерабатывающей;
  • химической;
  • металлургической и пр.

Теплообменники, в которых трубные пучки являются фактически основным элементом, используются также в системах водоснабжения и в сельском хозяйстве.

Конструкция трубных пучков

Пучки, используемые для оснащения технологического оборудования, представляют собой комплекс тонких и длинных труб, жестко скрепленных каркасом. В роли последнего используется трубная решётка. Для повышения КПД аппаратов трубки пучков снабжаются поперечным оребрением, которое значительно увеличивают площадь поверхности, участвующую в процессе теплообмена. Использование для производства пучков теплообменников оребрённых труб дает одновременно несколько преимуществ:

  • Суммарный коэффициент теплопередачи трубного пучка возрастает до 50 % в сравнении с гладкотрубными агрегатами.
  • Снижается до 40–50 % необходимое количество труб для достижения требуемого эффекта и, соответственно, уменьшается масса оборудования (до 30 %).
  • Рабочий ресурс теплообменника возрастает в 2–3 раза.

Различают несколько видов трубных пучков для теплообменников:

  • модификации с плавающей головкой (используются, например, в холодильниках и конденсаторах);
  • с U-образными трубками (в том числе — оснащение ребойлеров).

Возможно также изготовление жесткотрубных теплообменных аппаратов. Современная конструкция трубных пучков, несмотря на простоту своего устройства, обеспечивает не только высокую эффективность оборудования, но и его отличную ремонтопригодность. Каждый элемент при износе или повреждении может быть легко удален из пучка и быстро заменен на новый.

Материалы для изготовления

В большинстве случаев сами трубки выполняются из стали различных марок. Тип материала выбирается в зависимости от условий, в том числе, химического состава веществ, степени их агрессивности, температуры, предполагаемого давления внутри труб и пр. В некоторых случаях в теплообменниках используются латунные трубки.

Поперечное оребрение выполняется из алюминия в классических конструкциях, но при необходимости могут изготавливаться трубные пучки теплообменников со стальными ребрами. Трубные решетки, как правило, выполняются стальными.

Типоразмеры

Наиболее распространенными являются трубки пучков теплообменников с диаметром от 15 до 57 мм. Они используются в агрегатах с диаметрами кожухов от 80 до 1400 мм. Диапазон допустимых значений давления составляет 1–8 МПа.

Технические возможности нашего предприятия позволяют изготавливать трубные пучки теплообменников на заказ по параметрам заказчика с учётом индивидуальных особенностей конкретного технологического оборудования.

Цену уточняйте у менеджера
