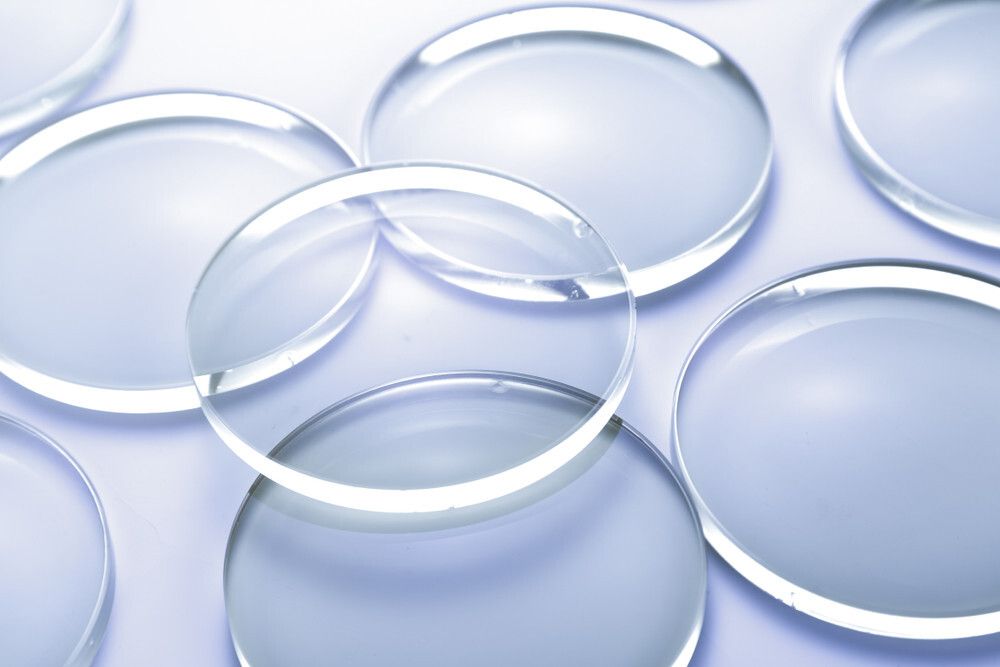

Смотровые круглые (иллюминаторные) стекла применяют в смотровых фонарях и в окнах промышленных установок.
Смотровые окна позволяют визуально контролировать наличие потока различных сред в технологических процессах различных отраслей промышленности.
Смотровые стекла изготавливают по ГОСТ 21836-88. Стекла не должны разрушаться под действием испытательного давления, создаваемого не менее 5 мин. Отклонение от параллельности плоскостей стекла не должно быть более 0,5 мм.
Стекла должны быть бесцветными. Допускается голубоватый, зеленоватый или желтоватый оттенки стекла, если они не снижают коэффициента направленного пропускания света.
По составу и способу изготовления смотровые стекла подразделяются:
- тип А - незакаленные из листового стекла;
- тип Б - закаленные из листового стекла;
- тип В - закаленные из термостойкого стекла;
- тип Г - из кварцевого стекла;
Технические характеристики:
Диапазоны рабочих температур смотровых стекол:
- Тип А -50 +70 º С, термостойкость - 40 º С
- Тип Б -40 +200 º С (для кислых сред), +100 º С (для щелочных), термостойкость - 140 º С
- Тип В -40 +300 º С (для кислых сред), +110 º С (для щелочных), термостойкость - 230 º С
- Тип Г -40 +1200 º С (для кислых сред), -100 +20 º С (для щелочных)
Рабочее давление, МПа (кгс/см²):
- Тип А - Тип Б 0,6 (6)
- Тип В диаметр 80-100 - 2,5 (25)
- Тип В диаметр 115-150 - 1,6 (16)
- Тип В диаметр 200 - 0,8 (8)
Испытательное давление, МПа (кгс/см²):
- Тип Б все диаметры - 1,5 (15)
- Тип В диаметр 80, 100 - 6,2 (62)
- Тип В диаметр 115, 150 - 4,0 (40)
- Тип В диаметр 200 - 2,0 (20)

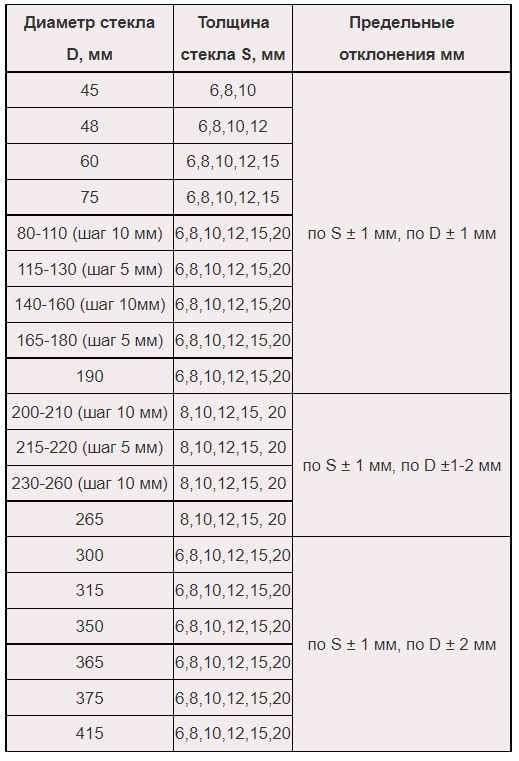

Таблица основных размеров смотровых стекол (тип А, Б, В):

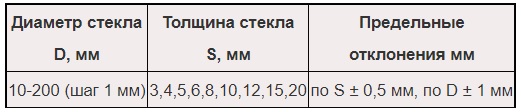

Таблица основных размеров кварцевых смотровых стекол (тип Г)
