Назначение:
Указатель уровня Каскад предназначен для контроля за уровнем воды и других жидкостей в баках, резервуарах, бочках и других емкостях. Работает по принципу соединяющихся сосудов и является указателем уровня воды прямого действия.
Конструкция:

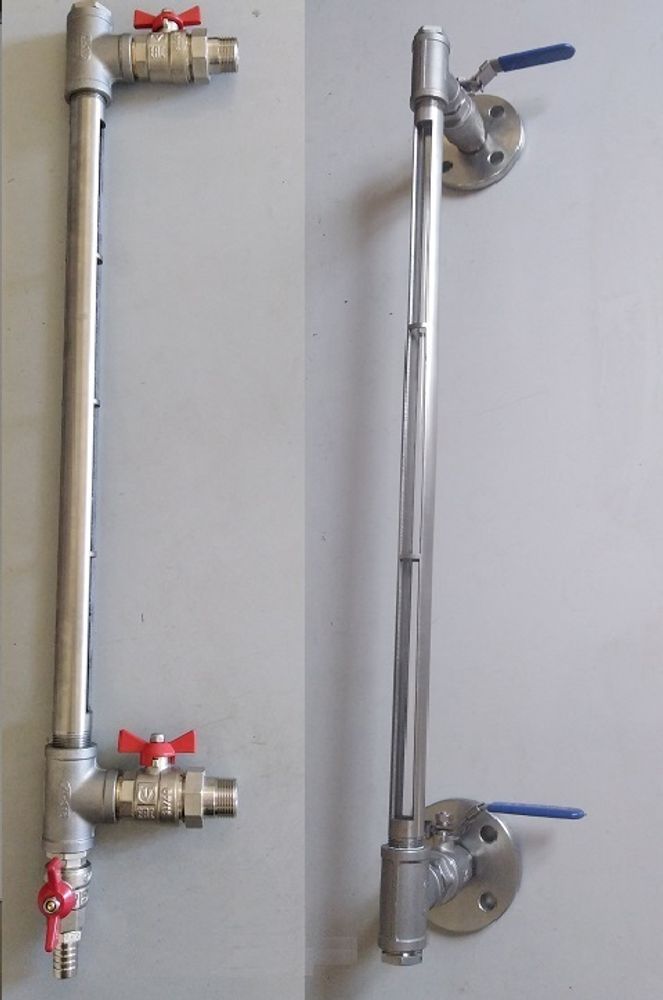

Указатель уровня Каскад выполнен следующим образом: в металлическую рамку герметично установлена водоуказательная трубка из прозрачного кварцевого стекла. К рамке сверху и снизу присоединены запорные шаровые краны, которые соединяются с емкостью и проводят рабочую среду в трубку. В качестве уплотнительного материала используется фторопласт.
Шкала
Указатели уровня Каскад могут поставляться в комплекте со шкалой.
Для заказа шкалы необходимо указать через какое расстояние будут идти деления и его числовое значение.
Стандартное исполнение шкалы: деления через 1 мм, цифры через 10 мм (как линейка).
Защита
Для указателей уровня Каскад, которые устанавливаются на емкостях с избыточным давлением, предусмотрена дополнительная защита из акрилового стекла. Она применяется в тех случаях, когда рабочее давление в емкости достигает 3 бар и выше. Это делается для того, чтобы избежать получения травм в случае если кварцевая трубка, находясь под давлением, повредится.
Упаковка
Для сохранности указателя при транспортировке требуется соблюдать условия транспортировки хрупких грузов. Для этого производится упаковка в деревянный ящик с прокладкой пузырьковой пленкой и упаковочной бумагой.
